SLA, SLS ve MJF tasarım kurallarının tam karşılaştırması: genel yönergeler (delikler, direkler, detaylar, boşluklar, dişler, eğilme, tolerans) + Somos reçineleri, SLS naylonları, HP PA12 ve MJF malzemeleri için malzeme özellikleri

SLA- SLS- MJF- Yazdırma- Kuralları

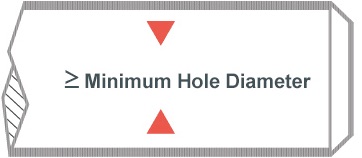

  1. Delik. Delik boyutu, bir makinenin başarıyla yazdırabileceği minimum çapı temsil eder. Çapı belirlemek için lütfen aşağıdaki bölümdeki 3D Yazdırma hizmetleri kurallarını kontrol edin.




Şekil 1
  1. Kaçış Deliği. İçi boş model için en az bir kaçış deliği hazırlayın, böylece fazla malzeme 3D Yazdırma işlemi sırasında çıkabilir. Delik yakınındaki fazla malzemenin çıkarılabilmesi için farklı konumlarda birden fazla kaçış deliğinin olması en iyisidir.




Şekil 2
  1. Dikey Sütun Kalınlığı. Modelde sütun, uzunluğu genişliğin iki katından fazla olan çıkıntı kısımdır ( kabartmalı detay, uzunluğu genişliğin iki katından az olduğunda oluşur). Yönergelere uymayan parça yazdırma sırasında eğilebilir veya modelden ayrılabilir. Lütfen kalınlığı artırın veya farklı malzemeler seçin.

Destekli sütun, her iki ucu duvara bağlı olduğunda oluşur.




Şekil 3

Desteksiz sütun, sadece bir ucu duvara bağlı olduğunda oluşur.




Şekil 4
  1. Kabartmalı Detaylar. Kabartmalı detaylar, metin gibi, model üzerinde kabartılmış özelliklerdir. Kalınlık ve yükseklik yönergelerine uymayan özellik, yazdırınızda görünmeyebilir. Lütfen son işlemlerin etkisini de göz önünde bulundurun. Özelliğin genişliği ve yüksekliği artırılabilir veya uygun malzemeler seçilebilir.




Şekil 5
  1. Oymalı Detaylar. Oymalı detaylar, modelinizin üzerine işlenmiş veya içe gömülü özelliklerdir. Kalınlık ve yükseklik yönergelerine uymayan özellik, yazdırınızda görünmeyebilir. Lütfen son işlemlerin etkisini de göz önünde bulundurun. Özelliğin genişliği ve yüksekliği artırılabilir veya uygun malzemeler seçilebilir.




Şekil 6
  1. Boşluk.Açıklık, bir modelin iki bağlantılı veya hareketli parçası arasında gereken mesafedir. Gerekli mesafeden daha az açıklık varsa destek kaldırılamayabilir.




Şekil 7

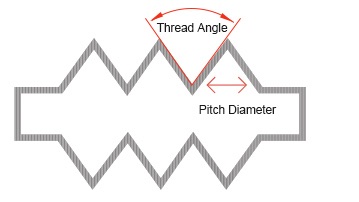

  1. Düşükler ve Vidalar. Sığacak şekilde düşükler ve vidalar tasarlamak ve 3D yazdırmak bir zorluktur. Önerilen düşük açısı 20°'dir. Çap çapı, farklı malzemeler arasında değişir ve önerilen değer 0.6mm'den büyüktür.




Şekil 8

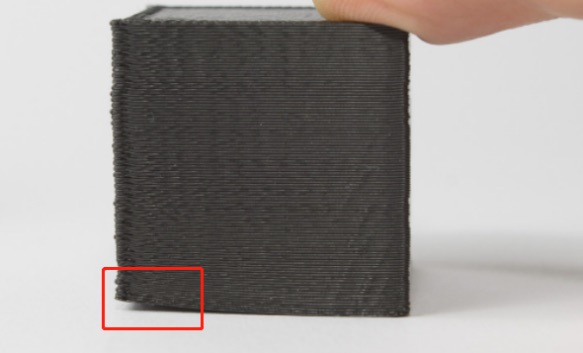

  1. Eğilme. Eğilme, katmanlar arasındaki sıcaklık farkları nedeniyle model içinde gerilme oluşturduğu için 3D Yazdırma sırasında malzemenin büzülmesi nedeniyle meydana gelir. Gerilme çok arttığında, alt katmanlar sürülmeye veya kalkmaya başlar. Bu, eritildiğinde, sinterlendiğinde, lazerle tarandığında veya katılaştığında fiziksel bir değişimdir. Ayrıca, düz yüzeyler eğilmeye yatkındır. Çözüm, büyük düz yüzeylerden kaçınmak veya 3D modellere yuvarlak köşeler eklemektir.

yani:




Şekil 9

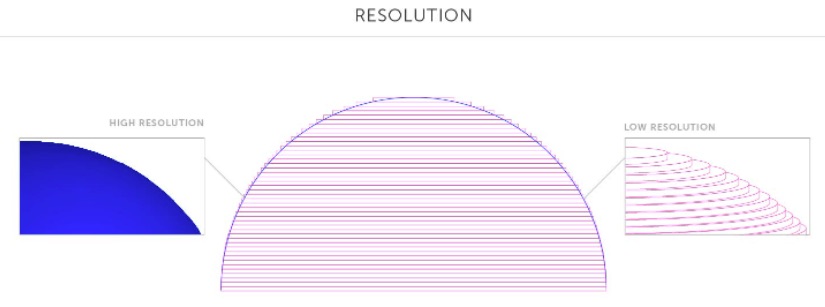

  1. Yüzey Çözünürlüğü. Kaliteli bir baskı sağlamak için detay seviyesi ve doğru çözünürlüğü seçilmesi dikkate alınmalıdır. Detay seviyesi, farklı 3D Yazdırma teknolojileri ve malzemeler arasında değişir. Bu nedenle, 3D modelin minimum detay seviyesini tasarlamak ve buna uygun olarak 3D Yazdırma hizmetlerini seçmek önemlidir.

yani:




Şekil 10
  1. Tolerans. Toleranslar, belirli bir değerden ne kadar sapmanın beklenir veya kabul edilebilir olduğunu açıklar. 3D yazdırmada, makinelerin belirli toleransları vardır. Bu, baskıların gerçek boyutlardan biraz sapabileceği anlamına gelir. Daha sıkı bir tolerans, tutarlı olarak daha yüksek boyutsal doğruluk anlamına gelir.

3.SLA Baskı Kuralları

Baskı Teorisi

SLA, Stereolithography olarak da bilinen, UV lazer ışığını kullanarak sıvı reçineyi katman katman katılaştırarak ve sonunda katı bir nesne oluşturan 3D Baskı teknolojisidir.

Tasarım Kuralları

1. Destekli Duvar

2. Desteksiz Duvar

Malzemeler Duvar Kalınlığı
Somos® GP Plus 14122 C-UV 9400E Somos Tough Resin Somos® Taurus Somos® LEDO 6060 1mm
Somos® WaterShed XC 11122 1mm

3. Minimum Delik Çapı

Malzemeler Çap
Somos® GP Plus 14122 C-UV 9400E Somos Tough Resin Somos® Taurus Somos® LEDO 6060 1.2mm
Somos® WaterShed XC 11122 0.8mm

4. Minimum Kaçış Deliği Çapı

Öneri: > 2.0 mm Çap

5. Minimum Dikey Sütun Kalınlığı

Malzemeler Destekli Sütun Desteksiz Sütun
Somos® GP Plus 14122 C-UV 9400E Somos Tough Resin Somos® Taurus Somos® LEDO 6060 1.2mm 1.5mm
Somos® WaterShed XC 11122 0.5mm 0.5mm

6.Minimum Kabartlı Detay

Malzemeler Genişlik & Yükseklik
Somos® GP Plus 14122 C-UV 9400E Somos® Taurus Somos® LEDO 6060 1.2mm
Somos Tough Resin 1.5mm
Somos® WaterShed XC 11122 0.5mm

7. Minimum Oymalı Detay

Malzemeler Genişlik & Yükseklik
Somos® GP Plus 14122 C-UV 9400E Somos® Taurus Somos® LEDO 6060 1.2mm
Somos Tough Resin 1.5mm
Somos® WaterShed XC 11122 0.5mm

8. Minimum Desteksiz Aşınma Açısı

Öneri: >20° düzenden

Malzemeler Genişlik & Yükseklik
Somos® GP Plus 14122 C-UV 9400E Somos® Taurus Somos® LEDO 6060 1.2mm
Somos Tough Resin 1.5mm
Somos® WaterShed XC 11122 0.5mm

9. Minimum Boşluk

Malzemeler Boşluk Mesafesi
Somos® GP Plus 14122 C-UV 9400E Somos Tough Resin Somos® Taurus Somos® LEDO 6060 2.0mm
Somos® WaterShed XC 11122 0.5mm

10.İplik ve Dişli Tasarım Gereksinimleri

Malzemeler Dişli Çapı Diş Açısı
Somos® GP Plus 14122 C-UV 9400E Somos Tough Resin Somos® Taurus Somos® LEDO 6060 0.6mm 20°
Somos® WaterShed XC 11122 0.5mm 20°

11. Tolerans

200μm veya 0.2%

4. SLS Baskı Kuralları

Baskı Teorisi

SLS, Seçici Lazer Sinterleme, yüksek güçte bir lazer kullanarak toz halindeki malzemeyi sinterler, 3D model temelinde lazeri otomatik olarak noktalara yönlendirerek malzemeyi bir araya getirerek katı ve kararlı bir yapı oluşturur.

Tasarım Kuralları

1. Destekli Duvar

Malzemeler 5*5mm 10*10mm 50*50mm 100*100mm 200*200mm
SLS Beyaz Naylon SLS Siyah Naylon SLS FS3400GF fiberglass PPGB 0.8mm 0.8mm 1mm 1mm 1.2mm

2. Desteksiz Duvar

Malzemeler Duvar Kalınlığı
SLS Beyaz Naylon SLS Siyah Naylon SLS FS3400GF fiberglass PPGB 0.8mm

3. Minimum Delik Çapı

Malzemeler Çap
SLS Beyaz Naylon SLS Siyah Naylon SLS FS3400GF fiberglass PPGB 1.5mm

4.Minimum Escape Hole Diameter

Recommendation: > 2.0 mm Diameter

5. Minimum Vertical Post Thickness

Materials Supported Post Unsupported Post
SLS White Nylon SLS Black Nylon SLS FS3400GF fiberglass PPGB 1mm 1mm

6. Minimum Embossed Detail

Materials Width & Height
SLS White Nylon SLS Black Nylon SLS FS3400GF fiberglass PPGB 1mm

7.Minimum Engraved Detail

Materials Width & Height
SLS White Nylon SLS Black Nylon SLS FS3400GF fiberglass PPGB 1mm
Materials Width & Height
SLS White Nylon SLS Black Nylon SLS FS3400GF fiberglass PPGB 1mm
Materials Clearance Distance
SLS White Nylon SLS Black Nylon SLS FS3400GF fiberglass PPGB 1mm
Materials Pitch Diameter Thread Angle
SLS White Nylon SLS Black Nylon SLS FS3400GF fiberglass PPGB 0.6mm 20°
Materials 5*5mm 10*10mm 50*50mm 100*100mm 200*200mm
HP 3D High Reusability PA 12 0.6mm 0.8mm 1mm 1mm 1.2mm
Materials Wall Thickness
HP 3D High Reusability PA 12 0.8mm
Materials Diameter
HP 3D High Reusability PA 12 1.5mm
Malzemeler Destekli Gönderi Desteklenmeyen Gönderi
HP 3D Yüksek Tekrar Kullanılabilir PA 12 1mm 1mm
Malzemeler Genişlik & Yükseklik
HP 3D Yüksek Tekrar Kullanılabilir PA 12 1mm
Malzemeler Genişlik & Yükseklik
HP 3D Yüksek Tekrar Kullanılabilir PA 12 1mm
Malzemeler Genişlik & Yükseklik
HP 3D Yüksek Tekrar Kullanılabilir PA 12 1mm
Malzemeler Açık Uzaklık
HP 3D Yüksek Tekrar Kullanılabilir PA 12 1mm
Malzemeler Pçap Çapı Dikme Açısı
HP 3D Yüksek Tekrar Kullanılabilir PA 12 0.6mm 20°
