केस स्टडी: मल्टी-फीचर फंक्शनल टेस्ट क्यूब

316L स्टेनलेस स्टील | SLM | आंतरिक चैनल और चिह्नित सतहों के साथ कॉम्पैक्ट टेस्ट कूपन

मेटल 3D प्रिंटिंग एप्लिकेशन

1. पृष्ठभूमि

एक गुणवत्ता इंजीनियरिंग टीम को एक कॉम्पैक्ट, पुनरावर्तनीय टेस्ट कूपन की आवश्यकता थी जो एक साथ कई ज्यामितियों पर SLM प्रक्रिया क्षमता को सत्यापित कर सके। कूपन में आंतरिक वक्र चैनल (प्रवाह और CT-स्कैन सत्यापन के लिए), छेद के आकारों की एक श्रृंखला (रिजोल्यूशन और गोलाकारता जांच के लिए), उठे हुए 3D-चिह्नित पहचान लेबल (प्रतिवर्तनीयता के लिए), और बाह्य माउंटिंग विशेषताएं (सेवा में फिक्स्चर टेस्टिंग के लिए) शामिल होनी थीं। एक पारंपरिक मशीन किए गए टेस्ट ब्लॉक एक ही भाग में आंतरिक चैनल और 3D-चिह्नित टेक्स्ट को नहीं दे सकता था।

2. चुनौती

डिज़ाइन आवश्यकताओं में शामिल थीं:

· 90° मोड़ के साथ आंतरिक वक्र चैनल, नम सतह पर कोई सपोर्ट मार्क नहीं

· एक ही फलक पर 1.5 मिमी से 10 मिमी तक छह अलग-अलग छेद व्यास

· प्रतिवर्तनीयता के लिए फ्रंट फेस पर उठे हुए 3D-चिह्नित लेबल ('टेस्ट नोट 2/3/4/5')

· शीर्ष पर प्रवाह-लूप एकीकरण के लिए बाह्य वक्र पाइप विशेषताएं

· कॉम्पैक्ट एनवेलोप: ~70 मिमी क्यूब, हर आंतरिक विशेषता पर 5 मिमी न्यूनतम दीवार

3. समाधान

टेस्ट क्यूब को एक ही भाग के रूप में डिज़ाइन किया गया था जिसमें आंतरिक वक्र चैनल, साइड फेसेस पर छह अलग-अलग छेद आकार, और फ्रंट फेस पर उठे हुए 3D-चिह्नित लेबल थे, और फिर इसे सिलेक्टिव लेजर मेल्टिंग (SLM) द्वारा एक ही बिल्ड में 316L स्टेनलेस स्टील में निर्मित किया गया था।आंतरिक चैनलों को प्रिंटिंग के दौरान स्व-सहायक होने के लिए तैयार किया गया था, जिससे आंतरिक सहायक संरचनाओं की आवश्यकता को खत्म कर दिया गया था। 3D-मार्क्ड टेक्स्ट को बिल्ड के ही दौरान उठे हुए अक्षरों के रूप में प्रिंट किया गया, जिससे प्रत्येक कूपन को स्थायी, टैम्परप्रूफ पहचानकर्ता मिला। प्रिंटिंग के बाद, घन को एकसमान फिनिश के लिए बीड-ब्लास्ट किया गया और छेद के फलकों को गोलाई माप के लिए जैसे-के-जैसे प्रिंट किए गए रखा गया।

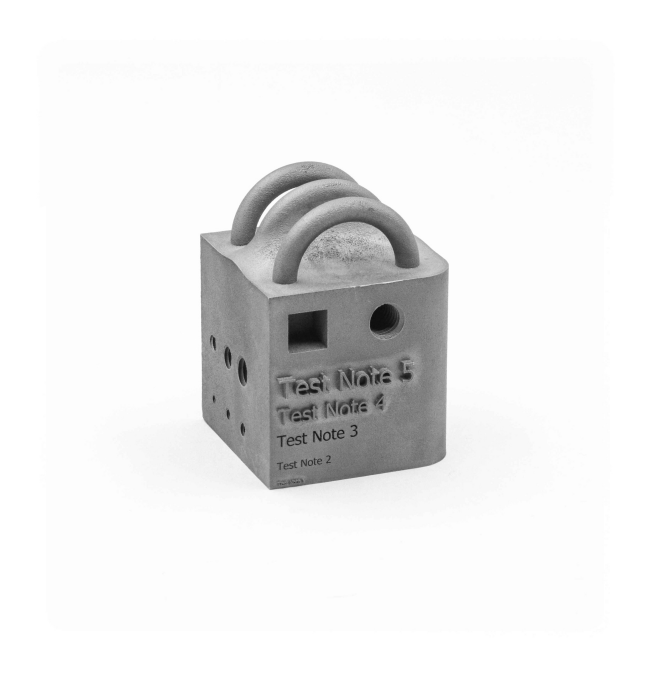

चित्र 1: SLM-प्रिंटेड 316L परीक्षण घन — उठे हुए 3D-मार्क्ड 'परीक्षा नोट 2/3/4/5' लेबल, साइड छेद पैटर्न, और शीर्ष वक्र पाइप विशेषताओं के साथ फ्रंट व्यू

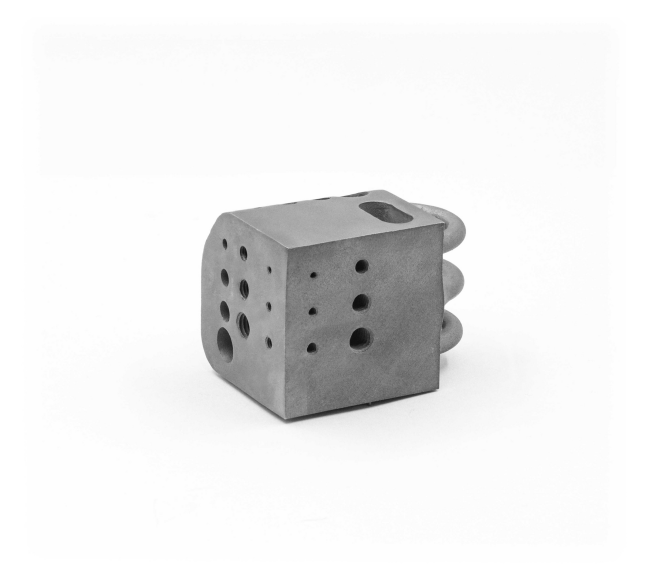

चित्र 2: उसी परीक्षण घन का पीछे से कोण — 1.5 मिमी से 10 मिमी तक के साइड-फेस छेद व्यास और आंतरिक कक्ष पहुंच दिखाता है

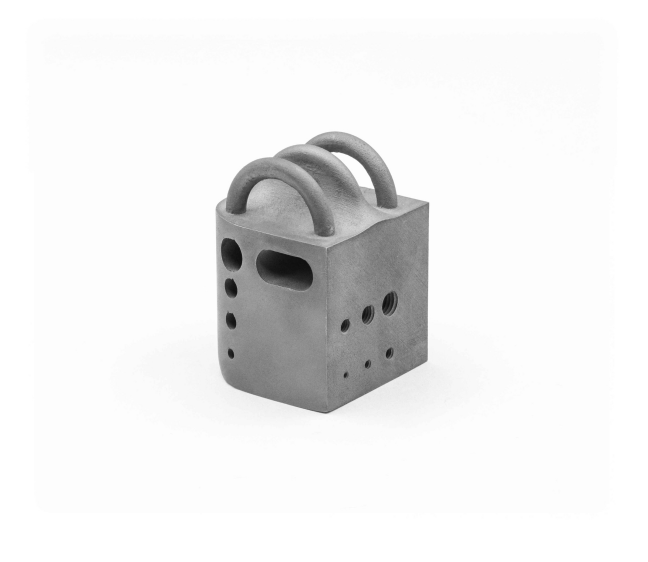

चित्र 3: तीन-चौथाई दृश्य — एकल भाग में सभी छह सत्यापन विशेषताओं के साथ 70 मिमी एनवेलोप

4.परिणाम

· एकल-निर्माण कूपन — आंतरिक चैनल + 6 छेद आकार + एक हिस्से में 3D-मार्क किया हुआ टेक्स्ट

· स्थायी 3D लेबल — उठे हुए अक्षर, निकाले या सैंड किए नहीं जा सकते

· आंतरिक वक्र चैनल — स्व-समर्थित ज्यामिति, गीली सतह पर कोई समर्थन निशान नहीं

· बहु-विशेषता सत्यापन — फ्लो टेस्ट + सीटी स्कैन + एक कूपन पर गोलाकार जाँच

· लीड टाइम: 2 सप्ताह — CAD से तैयार, बीड-ब्लास्टेड कूपन तक

· QA के लिए पुन: उपयोग योग्य — कैलिब्रेशन और प्रक्रिया-क्षमता सत्यापन मानक

“यह एक कूपन ने तीन अलग-अलग सत्यापन ब्लॉक को बदल दिया। हमारा प्रक्रिया-क्षमता डैशबोर्ड अब एक एकल, दोहराने योग्य भाग के आसपास बनाया गया है।”



सामग्री: 316L स्टेनलेस स्टील  |  प्रक्रिया: SLM / मेटल 3D प्रिंटिंग  |  अनुप्रयोग: बहु-विशेषता टेस्ट कूपन
